Назначение

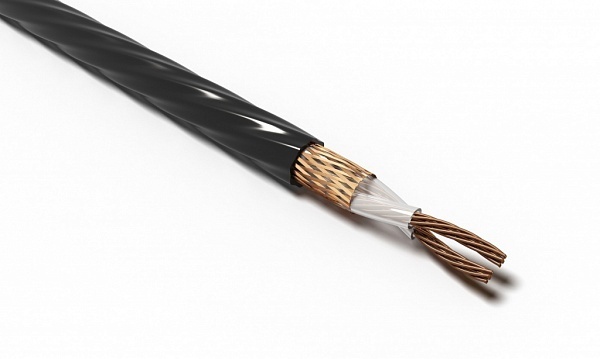

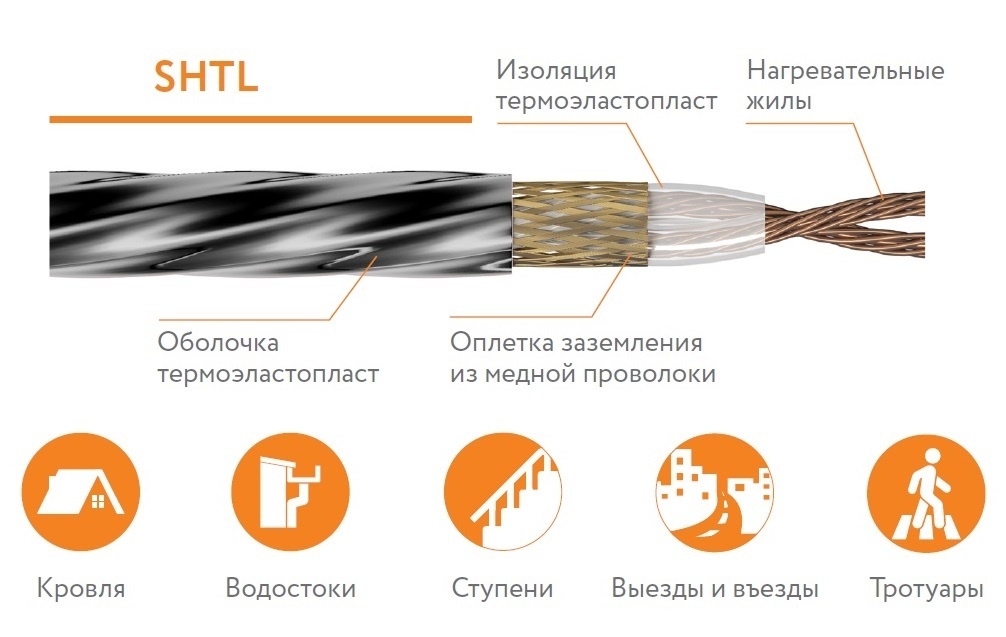

Кабель нагревательный SHTL предназначен для изготовления секций нагревательных с последующим использованием в антиобледенительных системах электрообогрева кровель, предотвращающих образование наледи в водосточных трубах, желобах и в других местах ее вероятного появления, а также в системах электрообогрева открытых площадей при укладке непосредственно в цементно-песчаный раствор, слой плиточного клея или товарный бетон.
Механическая прочность класс М2
Комплектация:
- Кабель нагревательный резистивный SHTL
- Руководство по эксплуатации, совмещенное с паспортом - 1 шт.
Для самостоятельного изготовления секций рекомендуется применять
- в качестве комплекта для заделки – Комплект монтажный МР-12
- в качестве установочного провода – НУД (в зависимости от мощности секции)
| Марка установочного провода | Диаметр, мм | Допустимый ток, А | Мощность, Вт (при ~220-240 В) |
| НУД 3х1.5 | 8 | до 16 | до 3600 |
| НУД 3х2.5 | 9,1 | до 25 | до 5700 |
Внимание!
Для обогрева кровли и водосточной системы
допускается использовать секции не более 25 Вт/м.
Таблица подбора типа кабеля в зависимости от требуемой длины и мощности (~220 – 240 В)
|
Мощность |
5 Вт/м |
10 Вт/м |
20 Вт/м |
25 Вт/м |
30 Вт/м |
40 Вт/м |
|
Кабель |
Длина секции, м |
|||||
|
Кабель нагревательный SHTL 46,73 |
15 |
11 |
- |
7 |
6 |
- |
|
Кабель нагревательный SHTL 17,14 |
25 |
18 |
13 |
11 |
10 |
9 |
|
Кабель нагревательный SHTL 7,14 |
38 |
27 |
19 |
17 |
15 |
13 |
|
Кабель нагревательный SHTL 3,99 |
50 |
35 |
25 |
22 |
20 |
18 |
|
Кабель нагревательный SHTL 2,66 |
60 |
45 |
30 |
27 |
25 |
22 |
|
Кабель нагревательный SHTL 1,6 |
80 |
55 |
40 |
35 |
32 |
28 |
|
Кабель нагревательный SHTL 1,02 |
100 |
70 |
50 |
45 |
40 |
35 |
|
Кабель нагревательный SHTL 0,71 |
120 |
85 |
60 |
55 |
50 |
42 |
|
Кабель нагревательный SHTL 0,51 |
140 |
100 |
70 |
65 |
60 |
50 |
|
Кабель нагревательный SHTL 0,33 |
170 |
120 |
85 |
75 |
70 |
60 |
|
Кабель нагревательный SHTL 0,24 |
195 |
140 |
100 |
90 |
80 |
70 |
|
Кабель нагревательный SHTL 0,17 |
235 |
165 |
120 |
105 |
95 |
85 |
|
Кабель нагревательный SHTL 0,13 |
270 |
190 |
135 |
120 |
110 |
95 |
|
Кабель нагревательный SHTL 0,10 |
300 |
215 |
150 |
135 |
125 |
105 |
|
Кабель нагревательный SHTL 0,08 |
335 |
240 |
170 |
150 |
135 |
120 |
|
Кабель нагревательный SHTL 0,06 |
385 |
270 |
190 |
170 |
155 |
135 |
